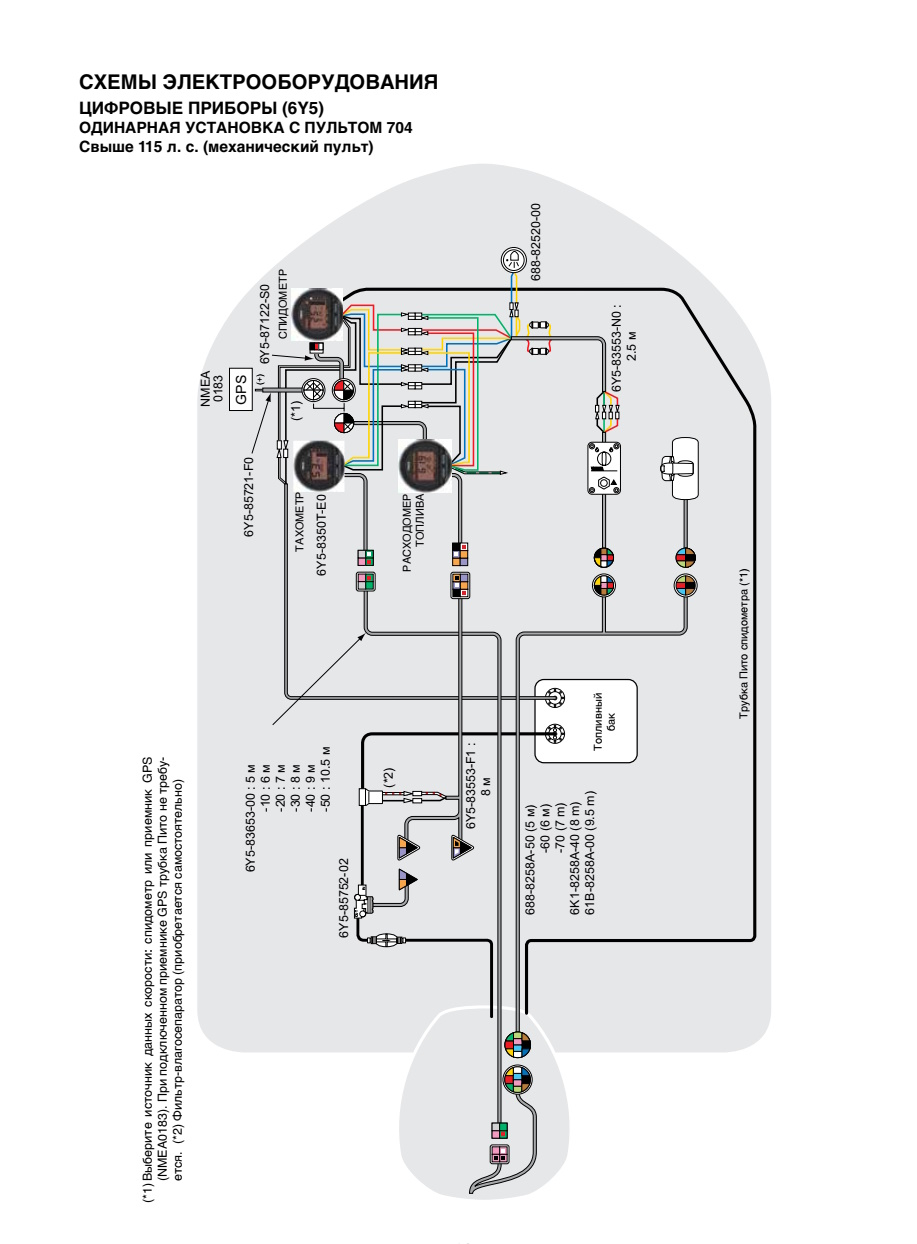

Одномоторная однопостовая установка для моторов свыше 115 л.с. (кроме 250G) с вертикальным пультом д/у типа 704 и аналоговыми приборами с ЖК дисплеем серии 6Y5.

Одномоторная однопостовая установка для моторов свыше 115 л.с. (кроме 250G) с вертикальным пультом д/у типа 704 и аналоговыми приборами с ЖК дисплеем серии 6Y5.

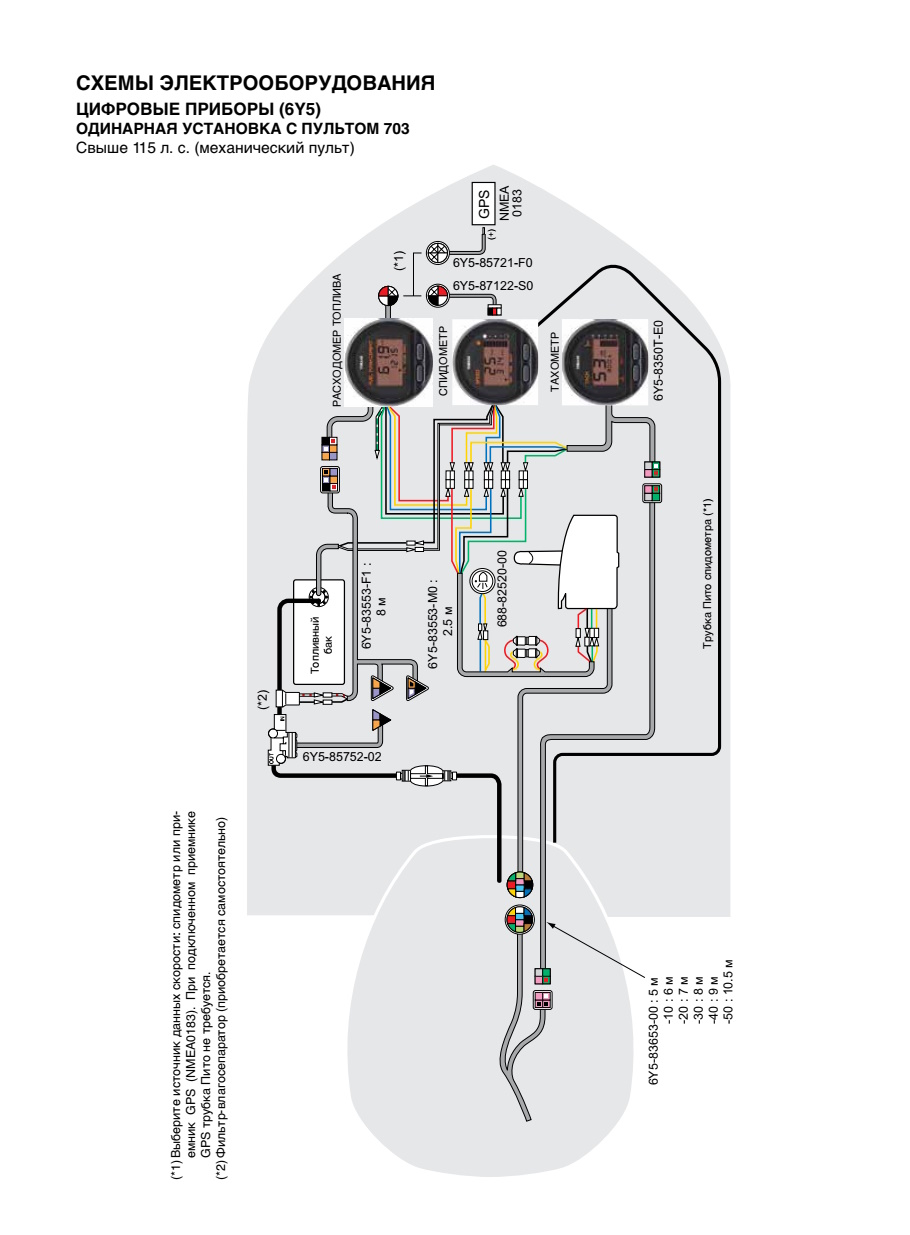

Одномоторная однопостовая установка для моторов свыше 115 л.с. (кроме 250G) с накладным пультом д/у типа 703 и аналоговыми приборами с ЖК дисплеем серии 6Y5.

Одномоторная однопостовая установка для моторов свыше 115 л.с. (кроме 250G) с накладным пультом д/у типа 703 и аналоговыми приборами с ЖК дисплеем серии 6Y5.

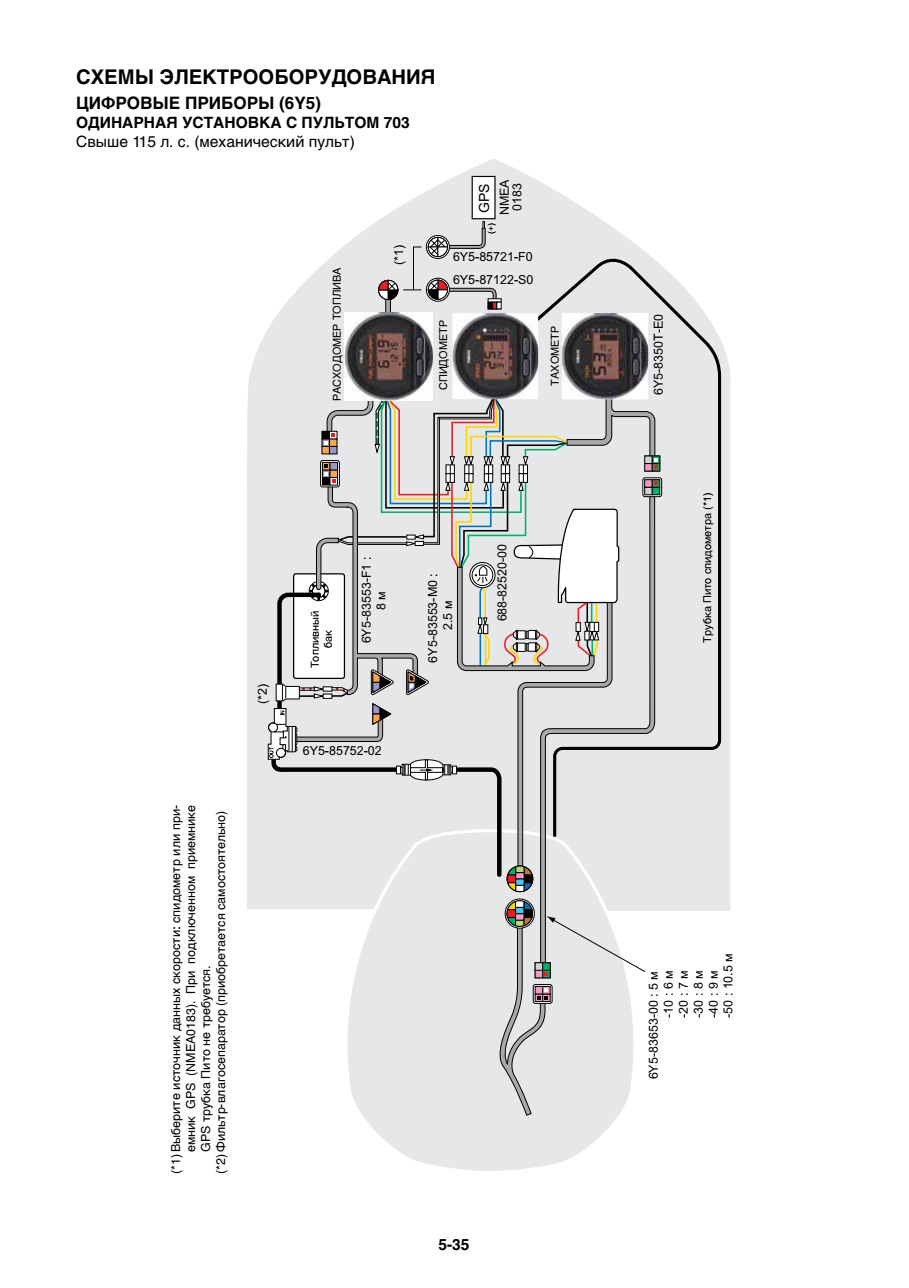

Одномоторная однопостовая установка для моторов 250G с накладным пультом д/у типа 703 и аналоговыми приборами с ЖК дисплеем серии 6Y5.

Одномоторная однопостовая установка для моторов 250G с накладным пультом д/у типа 703 и аналоговыми приборами с ЖК дисплеем серии 6Y5.

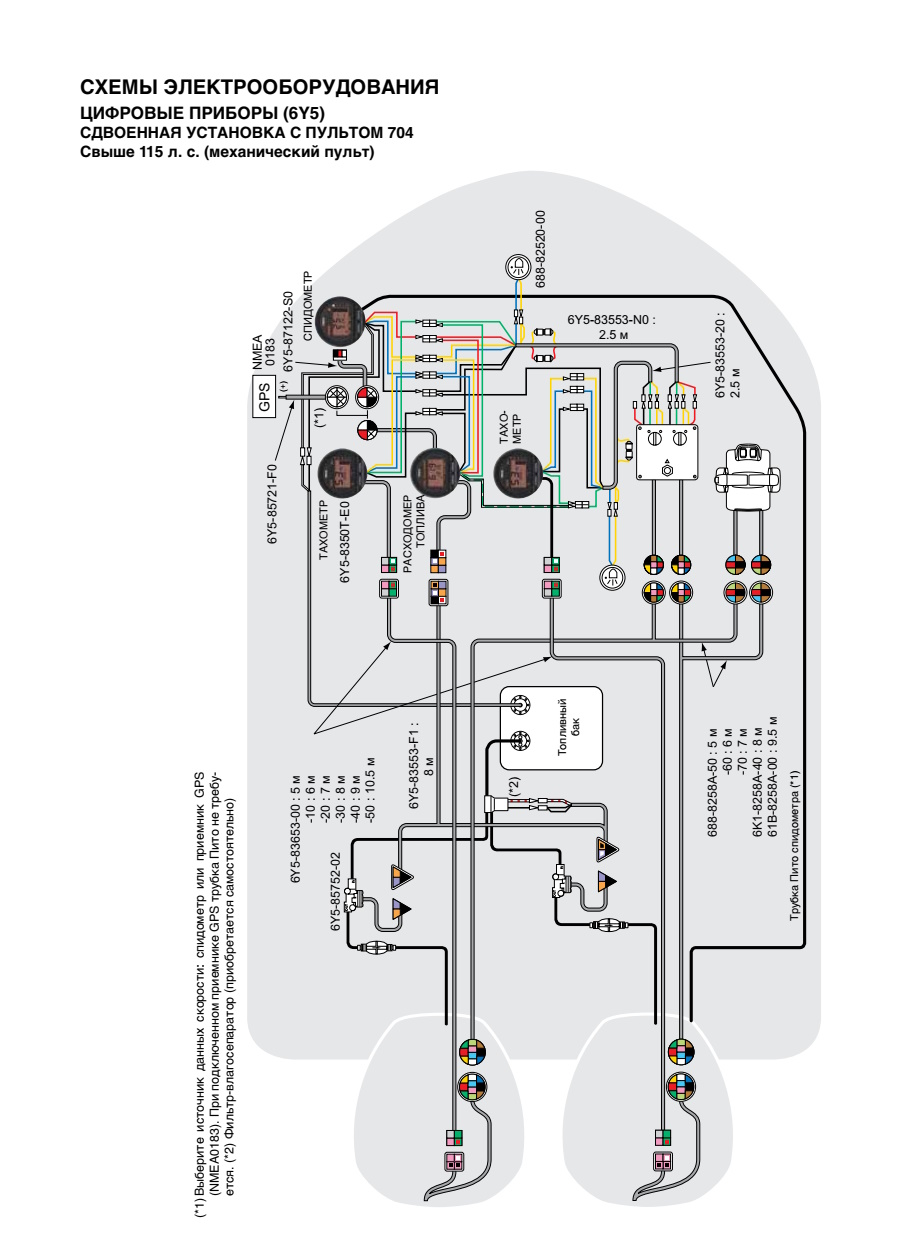

Двухмоторная однопостовая установка для моторов свыше 115 л.с. (кроме 250G) с вертикальным пультом д/у типа 704 и аналоговыми приборами с ЖК дисплеем серии 6Y5.

Двухмоторная однопостовая установка для моторов свыше 115 л.с. (кроме 250G) с вертикальным пультом д/у типа 704 и аналоговыми приборами с ЖК дисплеем серии 6Y5.

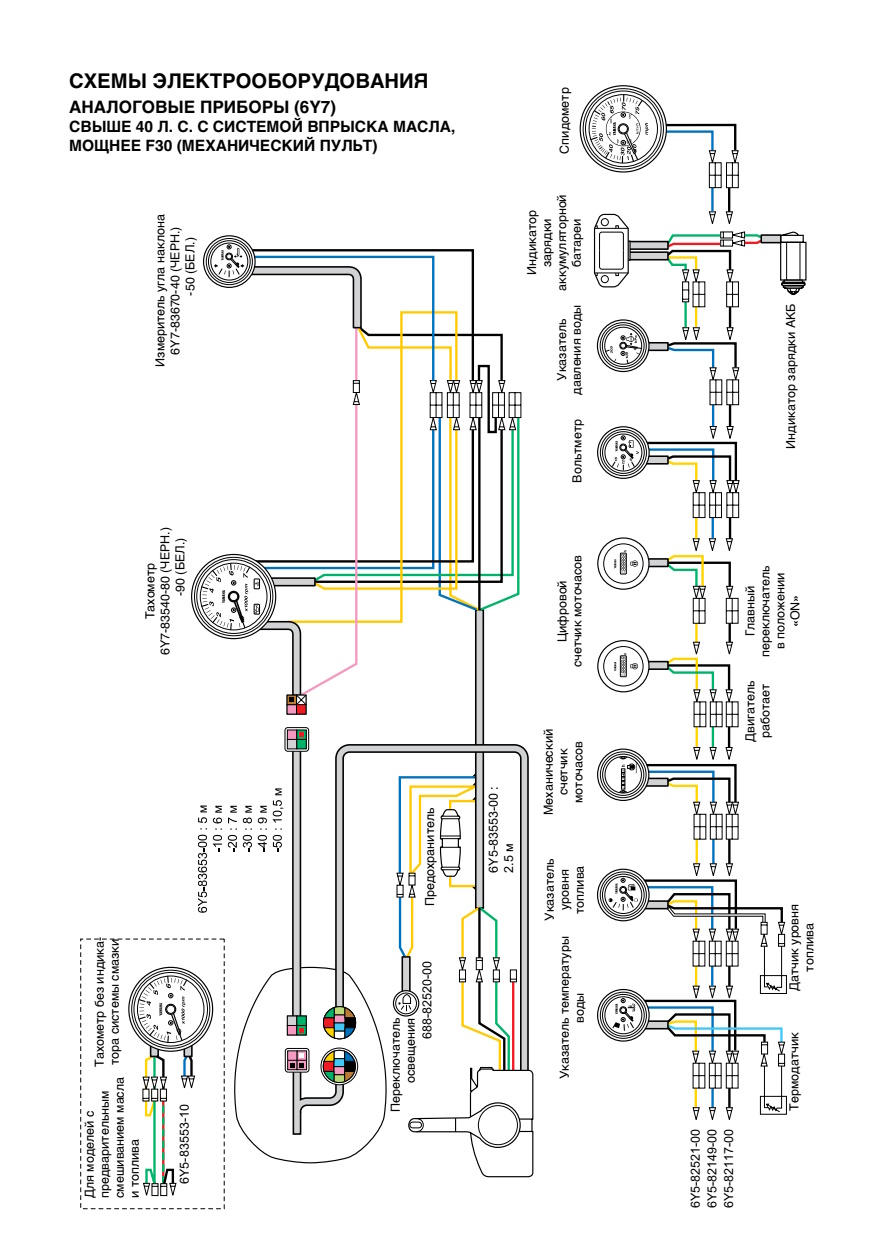

Одномоторная однопостовая установка для 2-т (свыше 40 л.с., 3-цил, с автомиксом, кроме 250G) и 4-т (свыше F30) моторов с накладным пультом д/у типа 703 и аналоговыми стрелочными приборами серии 6Y7.

Одномоторная однопостовая установка для 2-т (свыше 40 л.с., 3-цил, с автомиксом, кроме 250G) и 4-т (свыше F30) моторов с накладным пультом д/у типа 703 и аналоговыми стрелочными приборами серии 6Y7.

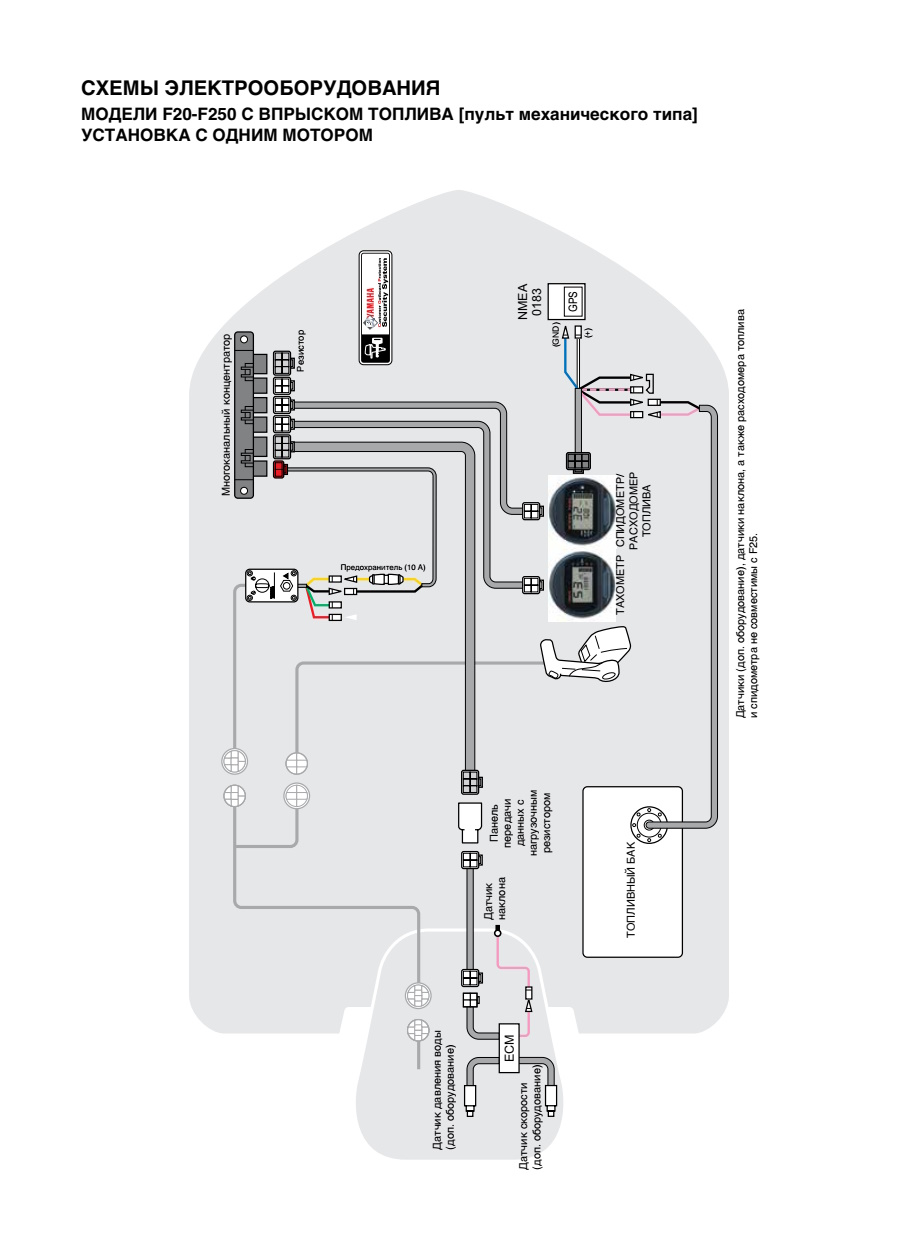

Одномоторная однопостовая установка для 4-т EFI моторов F30-F250 с механическим вертикальным пультом д/у типа 704 и цифровыми приборами с ЖК дисплеем серии 6Y8.

Одномоторная однопостовая установка для 4-т EFI моторов F30-F250 с механическим вертикальным пультом д/у типа 704 и цифровыми приборами с ЖК дисплеем серии 6Y8.

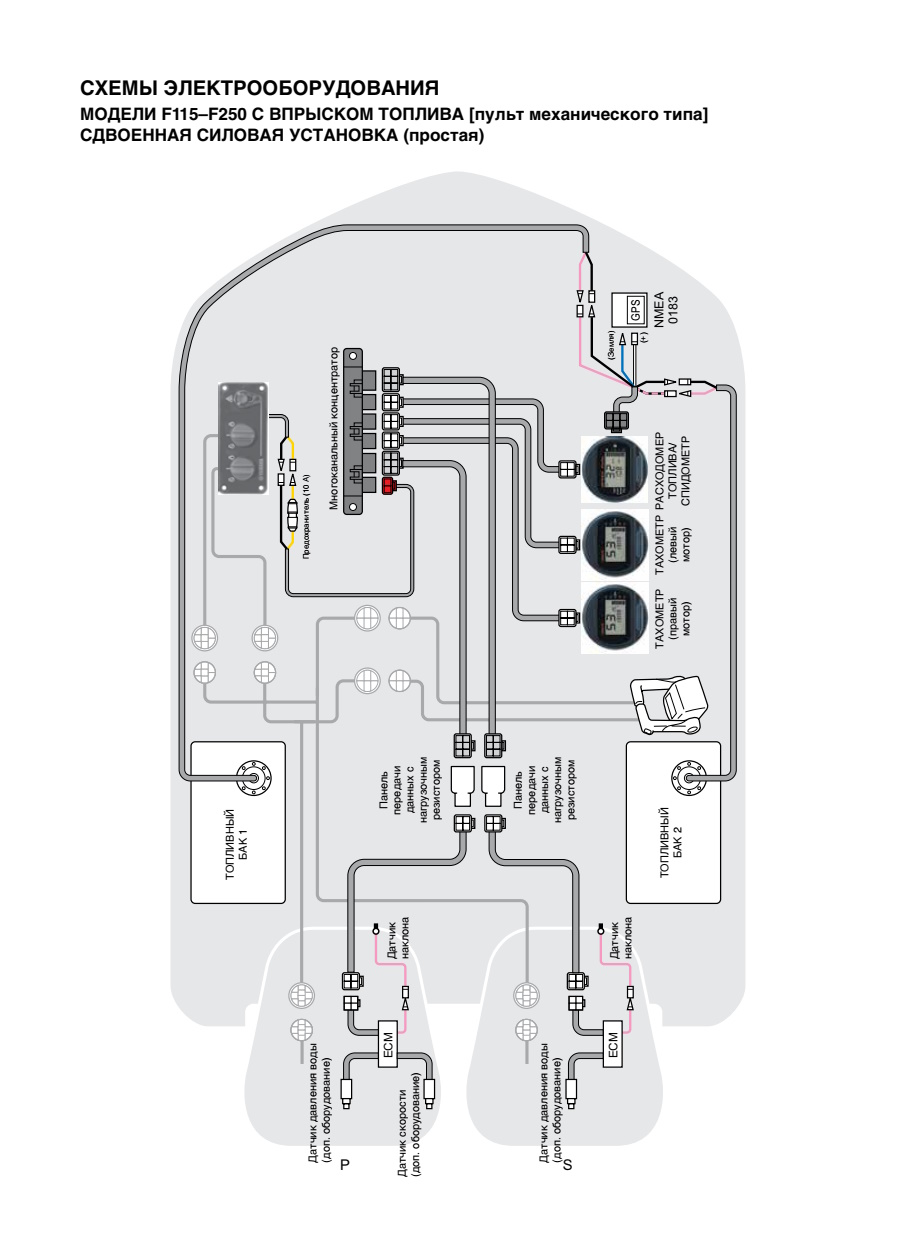

Двухмоторная однопостовая установка для 4-т EFI моторов F30-F250 с механическим вертикальным пультом д/у типа 704 и цифровыми приборами с ЖК дисплеем серии 6Y8.

Двухмоторная однопостовая установка для 4-т EFI моторов F30-F250 с механическим вертикальным пультом д/у типа 704 и цифровыми приборами с ЖК дисплеем серии 6Y8.

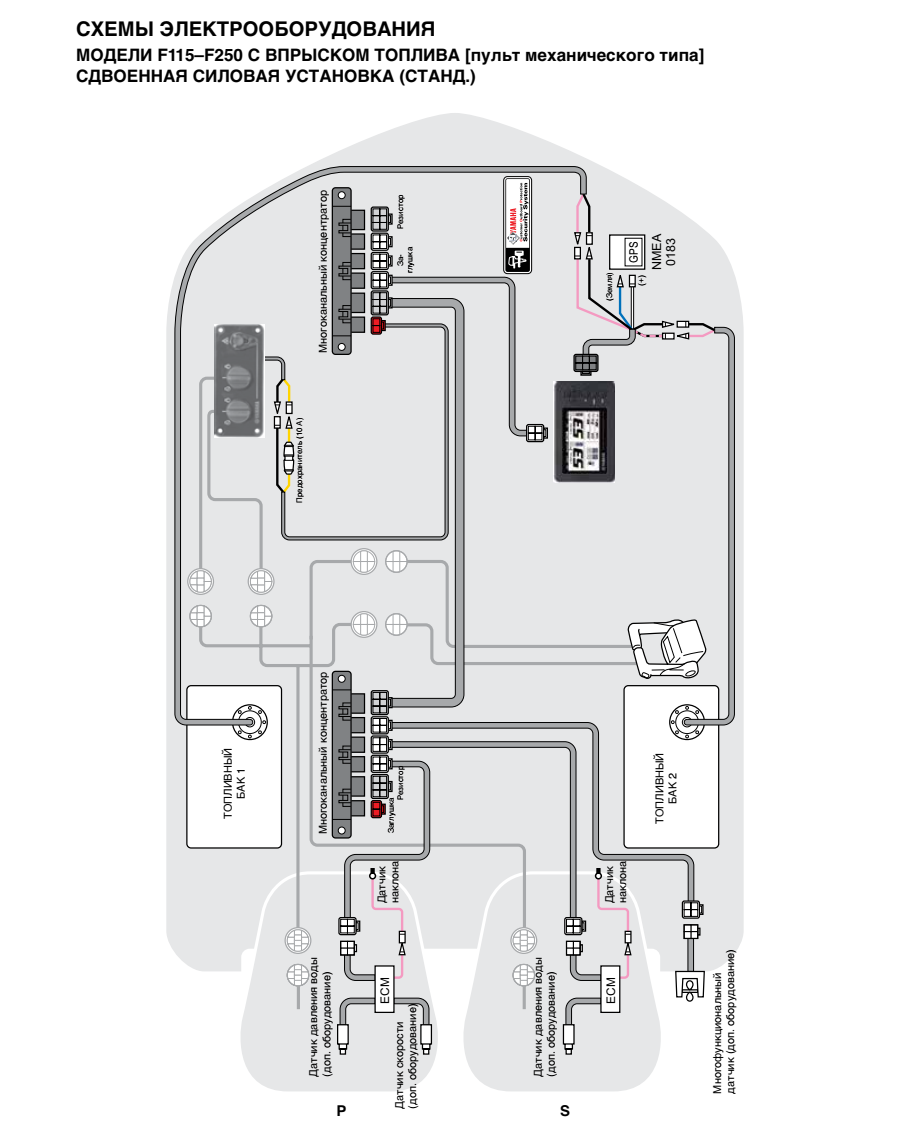

Двухмоторная однопостовая установка для 4-т EFI моторов F30-F250 с механическим вертикальным пультом д/у типа 704 и многофункциональным цифровым прибором с цветным ЖК дисплеем серии 6YС.

Двухмоторная однопостовая установка для 4-т EFI моторов F30-F250 с механическим вертикальным пультом д/у типа 704 и многофункциональным цифровым прибором с цветным ЖК дисплеем серии 6YС.

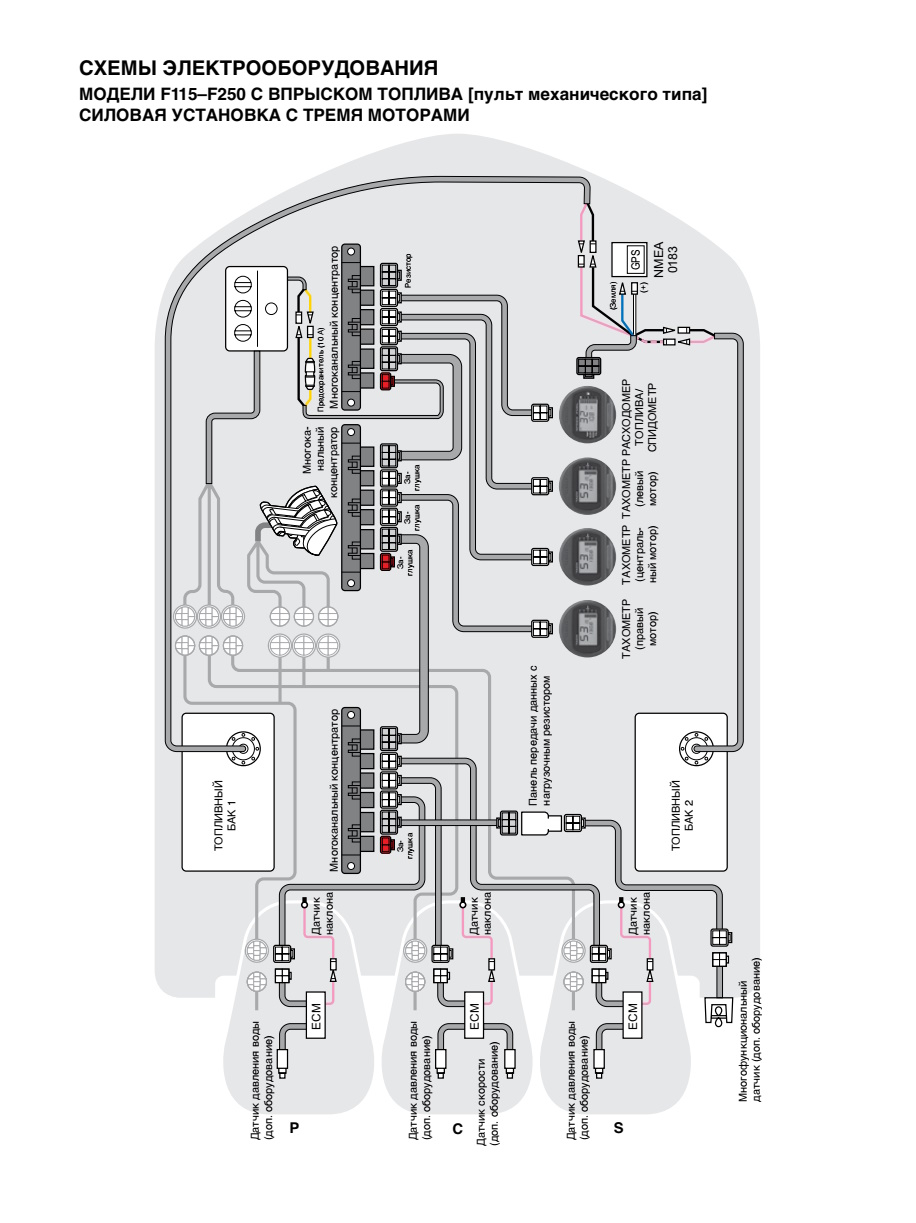

Трехмоторная однопостовая установка для 4-т EFI моторов F30-F250 с механическим вертикальным пультом д/у типа 6X5 и цифровыми приборами с ЖК дисплеем серии 6Y8.

Трехмоторная однопостовая установка для 4-т EFI моторов F30-F250 с механическим вертикальным пультом д/у типа 6X5 и цифровыми приборами с ЖК дисплеем серии 6Y8.
